Chambres de test de batteries sécurisées
pour des tests conformes aux normes sur les systèmes, modules et cellules lithium-ion
Nos chambres de test de batteries sont spécialement conçues pour tester les cellules et les modules lithium-ion ainsi que les systèmes de batteries. Complexes, les tests de batteries exigent les normes de sécurité les plus strictes pour minimiser les risques.
La manipulation des batteries au lithium-ion présente différents risques, allant de la surchauffe aux réactions chimiques. C’est pourquoi il est crucial que les exploitants d’installations de test évaluent soigneusement les risques et les contrecarrent avec un concept de sécurité bien pensé. Avec BINDER à vos côtés, vous êtes parfaitement équipé pour relever ces défis.
Découvrez comment nos solutions peuvent vous aider à tester en toute sécurité et en garantissant la conformité à toutes les réglementations en vigueur.
Vos avantages
Nos solutions pour vos environnements de tests fiables
La classification et la manipulation sûres des accumulateurs d’énergie sont des facteurs essentiels pour réaliser des tests fiables sur les batteries. La base en est le niveau de risque EUCAR, une échelle développée par le Conseil européen pour la R&D dans le secteur automobile pour évaluer systématiquement les risques présentés par les batteries. Bien entendu, nos environnements de tests sont conformes à toutes les normes industrielles applicables comme DIN, EN, CEI ou ISO.
BINDER s’est servi de ces niveaux de risque pour développer des packs de sécurité modulaires pour les niveaux EUCAR 0 à 6 et s’intégrant parfaitement aux chambres d’essais thermiques et climatiques BINDER. Les différents modèles et tailles sont combinables. Nous mettons également en œuvre les besoins particuliers des clients spécifiques au projet : pour une sécurité et une fiabilité maximales à chaque test.
| Équipement | Pack A EUCAR 0-3 | Pack P EUCAR 4 | Pack P+ EUCAR 5 | Pack G EUCAR 5 | Pack S EUCAR 6 |
|---|---|---|---|---|---|
| Limitation de température de l’appareil | |||||
| Classe 2 | |||||
| Dispositif de serrage de porte | – | ||||
| Clapet de sous-pression (150 mm) | – | ||||
| Raccord de gaz inerte (non régulé) | – | – | |||
| Détection de la température | – | – | |||
| Déclenchement manuel | – | – | |||
| Raccord Système de rinçage et de refroidissement | – | – | |||
| Témoin d’alarme unicolore | – | – | – | – | |
| Témoin d’alarme/avertissement tricolore | – | – | – | ||
| Détection de gaz CO | – | – | – | ||
| Détection de gaz H2 | – | – | – | – | |
| Détection de gaz O2 | – | – | – | – | |
| Installation d’inertisation (régulée) (commandé par événement → Rinçage) |
– | – | – | – | |
| Verrouillage électromécanique de la porte | – | – | – | ||
| En option | |||||
| Sonde de température flexible supplémentaire (dépassement du seuil → Déclenchement CO2) |
– | – | |||
| Verrouillage électromécanique de la porte | – | – | |||
| Clapet de sous-pression (200 mm) | – | ||||
| Arrêt d’urgence | |||||
Le pack de sécurité A est conçu pour les tests de vieillissement des accumulateurs d’énergie non alimentés présentant un niveau de risque 0 à 3.
Équipement standard :
- Plage de température : –70 °C à +120 °C
- Limitation de température dans l’appareil : jusqu’à 120 °C
- Limitation de température indépendante à sécurité intrinsèque de classe 2 préréglée à 120 °C
Équipement en option :
- Verrouillage électromécanique de la porte
- Bouton-poussoir d’arrêt d’urgence
L’équipement de ce pack de sécurité P est conçu pour les tests de vieillissement et de performance des accumulateurs d’énergie jusqu’au niveau de risque 4.
Équipement standard :
- Plage de température : –70 °C à +120 °C
- Limitation de température indépendante à sécurité intrinsèque de classe 2 préréglée à 120 °C
- Verrouillage de porte mécanique étendu avec deux pinces renforcées
- Clapet de décompression réversible diamètre 150 mm avec raccord diamètre 250 mm
- Raccord de gaz inerte pour inertisation permanente (non régulée)
Équipement en option :
- Verrouillage électromécanique de la porte
- Bouton-poussoir d’arrêt d’urgence
- Clapet de sous-pression (200 mm)
Ce pack de sécurité P Plus est conçu pour les tests de vieillissement et de performance étendus des accumulateurs d’énergie jusqu’au niveau de risque 5.
Équipement standard :
- Plage de température : –70 °C à +110 °C
- Limitation de température indépendante à sécurité intrinsèque de classe 2 préréglée à 120 °C
- Verrouillage de porte mécanique étendu avec deux pinces renforcées
- Clapet de décompression réversible diamètre 150 mm avec raccord diamètre 250 mm
- Raccord de gaz inerte pour inertisation permanente (non régulée)
- Raccord pour système de refroidissement et de rinçage au CO₂
- Détection de température indépendante supplémentaire pour le déclenchement du système de refroidissement et de rinçage à 120 °C
- Déclenchement manuel du système de refroidissement et de rinçage
- Alarme visuelle et sonore
Équipement en option :
- Verrouillage électromécanique de la porte
- Bouton-poussoir d’arrêt d’urgence
- Clapet de sous-pression (200 mm)
- Sonde de température flexible pour déclencher le CO₂ en cas de dépassement du seuil
Ce pack de sécurité G intégrant des équipements de sécurité complémentaires avec système de capteur avancé est conçu pour les tests de vieillissement et de performance étendus des accumulateurs d’énergie jusqu’au niveau de risque 5.
Équipement standard :
- Plage de température : –70 °C à +110 °C
- Limitation de température indépendante à sécurité intrinsèque de classe 2 préréglée à 120 °C
- Verrouillage de porte mécanique étendu avec deux pinces renforcées
- Clapet de décompression réversible diamètre 150 mm avec raccord diamètre 250 mm
- Raccord de gaz inerte pour inertisation permanente (non régulée)
- Raccord pour système de refroidissement et de rinçage au CO₂
- Détection de température indépendante supplémentaire pour le déclenchement du système de refroidissement et de rinçage à 120 °C
- Déclenchement manuel du système de refroidissement et de rinçage
- Lampe de signalisation d’avertissement/d’alarme tricolore avec alarme sonore
- Verrouillage électromécanique de la porte
- Détection de gaz avec capteurs CO, déclenchement du système de refroidissement et de rinçage
Équipement en option :
- Bouton-poussoir d’arrêt d’urgence
- Clapet de sous-pression (200 mm)
- Sonde de température flexible pour déclencher le CO₂ en cas de dépassement du seuil

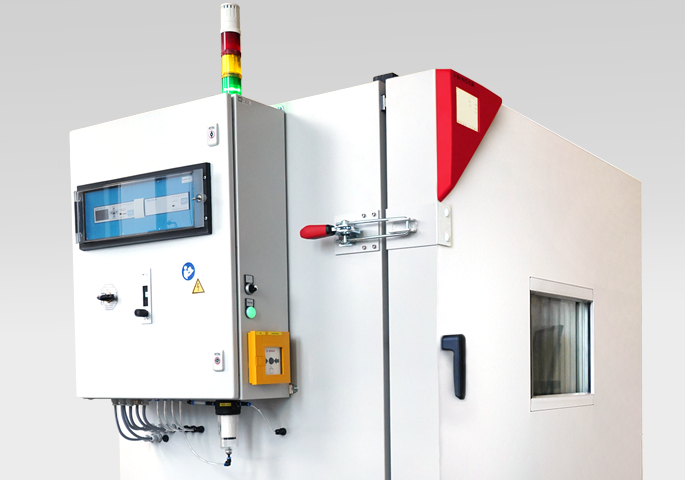

Ce pack de sécurité S est conçu pour les tests sous contrainte des accumulateurs d’énergie et prend entièrement en charge le niveau de risque EUCAR 6.
Équipement standard :
- Plage de température : –70 °C à +110 °C
- Limitation de température indépendante à sécurité intrinsèque de classe 2 préréglée à 120 °C
- Verrouillage de porte mécanique étendu avec deux pinces renforcées
- Clapet de décompression réversible diamètre 150 mm avec raccord diamètre 250 mm
- Raccord de gaz inerte pour inertisation permanente (non régulée)
- Raccord pour système de refroidissement et de rinçage au CO₂
- Détection de température indépendante supplémentaire pour le déclenchement du système de refroidissement et de rinçage à 120 °C
- Déclenchement manuel du système de refroidissement et de rinçage
- Lampe de signalisation d’avertissement/d’alarme tricolore avec alarme sonore

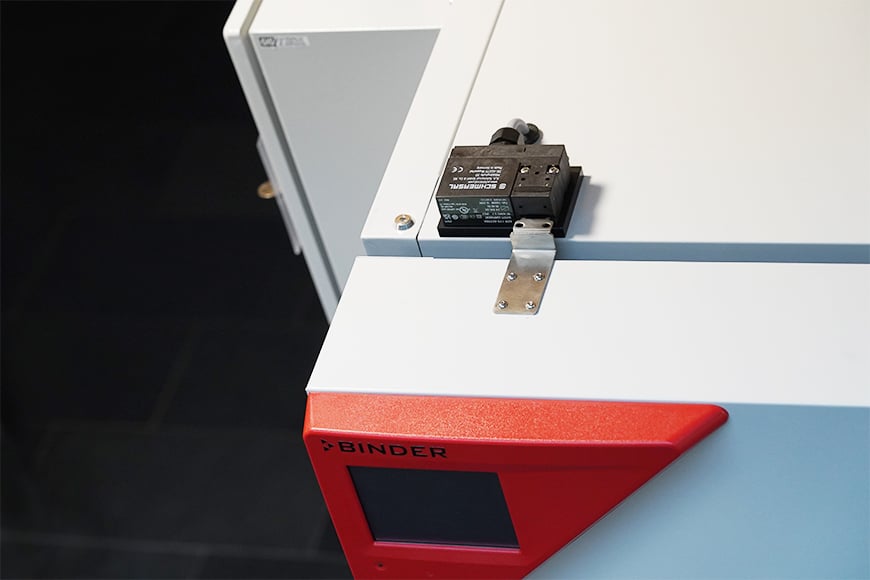

- Verrouillage électromécanique de la porte
- Détection de gaz avec capteurs H₂, CO et O₂, déclenchement du système de refroidissement et de rinçage
- Installation d’inertisation (régulé)
Équipement en option :
- Bouton-poussoir d’arrêt d’urgence
- Clapet de sous-pression (200 mm)
- Sonde de température flexible pour déclencher le CO₂ en cas de dépassement du seuil
Vous recherchez des solutions sur mesure pour vos tests de batteries ? BINDER Customized Solutions accompagne votre demande du conseil à l’implémentation.
Services BINDER
Des services sur mesure – un atout indéniable vers la réussite
Questions fréquemment posées
Les chambres de test de batteries BINDER sont spécialement conçues pour tester les cellules lithium-ion, les modules et les systèmes de batteries. Elles sont utilisées pour les tests de vieillissement, de performance et de résistance dans la recherche, le développement, l’assurance qualité et la production.
Les chambres sont conformes aux normes et aux standards industriels applicables comme DIN EN EC, CEI ou ISO. Elles sont en outre adaptées aux tests de batteries conformément aux niveaux de risque EUCAR jusqu’au niveau de risque 6 (EUCAR Hazard Level 6).
Les fonctions de sécurité les plus importantes sont, entre autres :
- Limitation de température indépendante (Classe 2)
- Clapet de décharge de pression réversible
- Verrouillage de porte mécanique avec deux pinces renforcées
- Raccord de gaz inerte
- Détection de gaz (CO, H₂, O₂)
- Alarmes visuelles et sonores
- Verrouillage électromécanique de la porte
Oui, BINDER propose des solutions sur mesure. Chaque chambre de test de batteries est composée, selon les souhaits du client, d’un appareil de série et d’un pack d’équipement. BINDER Customized Solutions offre en outre la possibilité de personnaliser complètement l’appareil.
Les chambres de test de batteries BINDER sont compatibles avec tous les cycleurs et refroidisseurs et peuvent être intégrés de manière flexible dans les environnements de test existants.
La plage de température dépend de l’appareil de série utilisé comme base. Les étuves réfrigérées bactériologiques BINDER, souvent utilisés comme chambres d’essais thermiques, couvrent par exemple des plages de température de -20°C à +100°C, et les chambres d’essais climatiques sont disponibles pour des plages de température de -70°C à +180°C. La limitation de la température est déterminée par les packs de sécurité. Pack A et pack P -70°C à 120°C et pack P Plus, pack G, pack S -70°C à +110°C.
Les combinaisons possibles dépendent toujours des besoins du client. Chaque configuration d’une chambre de test de batteries commence par un test de faisabilité au cours duquel nous examinons et spécifions les besoins du client pour recommander un appareil de série.
Le délai de livraison dépend de l’étendue de la commande. Il peut en outre varier d’un pays à l’autre en raison de la longueur des trajets de transport.
Chambres de test de batteries BINDER
Les chambres de test de batteries peuvent être transformées et équipées de fonctionnalités supplémentaires en fonction de vos besoins. Vous avez des questions à ce sujet ? Notre équipe de spécialistes se fera un plaisir d’y répondre !
