Cámaras de pruebas de baterías seguras
para probar células, módulos y sistemas de iones de litio
Nuestras innovadoras cámaras de prueba de baterías han sido especialmente concebidas para probar células y módulos de iones de litio, así como sistemas de batería. Las pruebas de baterías son complejas y requieren las más estrictas normas de seguridad para minimizar los riesgos.
La manipulación de baterías de iones de litio entraña diversos peligros que ban desde el sobrecalentamiento hasta la reacción química. Por ello, resulta crucial que el operario de las instalaciones de prueba evalúe cuidadosamente los riesgos y los contrarreste con un concepto de seguridad sofisticado. Con BINDER a su lado, estará perfectamente equipado para superar estos retos.
Descubra cómo nuestras soluciones pueden ayudarle a realizar pruebas con seguridad, garantizando al mismo tiempo el cumplimiento de toda la normativa relevante.
Sus ventajas
Nuestras soluciones de producto para entornos de prueba fiables
La clasificación y la manipulación seguras de los acumuladores de energía es un factor decisivo para realizar pruebas fiables de las baterías. La base para ello son los niveles de riesgo EUCAR, una escala desarrollada por el Consejo Europeo de I+D del Automóvil (European Council for Automotive R&D) para la evaluación sistemática de los peligros potenciales que plantean las baterías. Por supuesto, nuestros entornos de prueba satisfacen todas las normas industriales relevantes como las DIN EN IEC o ISO.
BINDER ha desarrollado paquetes de seguridad modulares basándose en estos niveles de riesgo, diseñados para los niveles EUCAR 0 a 6 e integrables a la perfección en las cámaras de pruebas de temperatura y climáticas de BINDER, y combinables con diversos modelos y tamaños. También implementamos los requisitos específicos de los clientes en función del proyecto, para el máximo grado de seguridad y fiabilidad en cada prueba.
Pruebas de envejecimiento – Paquete A
El paquete de seguridad A es apto para pruebas de envejecimiento de acumuladores de energía sin corriente de los niveles de riesgo 0 a 3.
Equipamiento estándar:
- Rango de temperatura: desde -70 °C hasta +120 °C
- Limitación de temperatura hasta 120 °C en el equipo
- Limitación de temperatura independiente, intrínsecamente seguro, clase 2, preajustada a 120 °C
Equipamiento opcional:
- Bloqueo de puertas electromecánico
- Pulsador de parada de emergencia
Pruebas de rendimiento – Paquete P
El equipamiento de este paquete de seguridad P es apto para pruebas de envejecimiento y rendimiento de acumuladores de energía hasta el nivel de riesgo 4.
Equipamiento estándar:
- Rango de temperatura: desde -70 °C hasta +120 °C
- Limitación de temperatura independiente, intrínsecamente seguro, clase 2, preajustada a 120 °C
- Retención mecánica extendida de la puerta con 2 abrazaderas reforzadas
- Tapa de despresurización reversible de 150 mm de diámetro y conexión de 250 mm de diámetro
- Conexión de gas inerte para la inertización constante (sin regulación)
Equipamiento opcional:
- Bloqueo de puertas electromecánico
- Pulsador de parada de emergencia
- Tapa de sobrepresión (200 mm)
Pruebas de rendimiento ampliadas – Paquete P Plus
El paquete de seguridad P es idóneo para pruebas de envejecimiento y rendimiento de acumuladores de energía hasta el nivel de riesgo 5.
Equipamiento estándar:
- Rango de temperatura: desde -70 °C hasta +110 °C
- Limitación de temperatura independiente, intrínsecamente seguro, clase 2, preajustada a 120 °C
- Retención mecánica extendida de la puerta con 2 abrazaderas reforzadas
- Tapa de despresurización reversible de 150 mm de diámetro y conexión de 250 mm de diámetro
- Conexión de gas inerte para la inertización constante (sin regulación)
- Conexión para sistema de refrigeración y lavado con gas de CO2
- Detección adicional independiente de la temperatura: "Sistema de refrigeración y lavado" que se activa a 120 °C
- Activación manual para "Sistema de refrigeración y lavado"
- Alarma acústica y visual
Equipamiento opcional:
- Bloqueo de puertas electromecánico
- Pulsador de parada de emergencia
- Tapa de sobrepresión (200 mm)
- Sensor de temperatura flexible que libera CO2 al rebasar el valor límite
Pruebas de rendimiento ampliadas – Paquete G
El paquete de seguridad G incluye dispositivos de seguridad adicionales y un sistema de sensores ampliado, y es apto para pruebas de envejecimiento y rendimiento de acumuladores de energía hasta el nivel de riesgo 5.
Equipamiento estándar:
- Rango de temperatura: desde -70 °C hasta +110 °C
- Limitación de temperatura independiente, intrínsecamente seguro, clase 2, preajustada a 120 °C
- Retención mecánica extendida de la puerta con 2 abrazaderas reforzadas
- Tapa de despresurización reversible de 150 mm de diámetro y conexión de 250 mm de diámetro
- Conexión de gas inerte para la inertización constante (sin regulación)
- Conexión para sistema de refrigeración y lavado con gas de CO2
- Detección adicional independiente de la temperatura: "Sistema de refrigeración y lavado" que se activa a 120 °C
- Activación manual para "Sistema de refrigeración y lavado"
- Indicadores luminosos de advertencia/alarma de tres colores con transmisor de alarma acústica

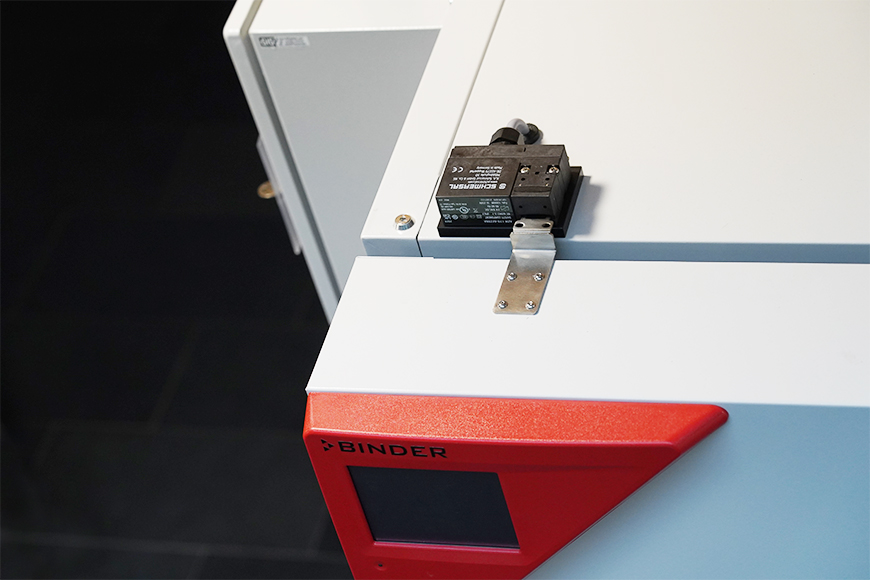

- Bloqueo de puertas electromecánico
- Detección de gas con CO - activación "Sistema de refrigeración y lavado"
Equipamiento opcional:
- Pulsador de parada de emergencia
- Tapa de sobrepresión (200 mm)
- Sensor de temperatura flexible que libera CO2 al rebasar el valor límite

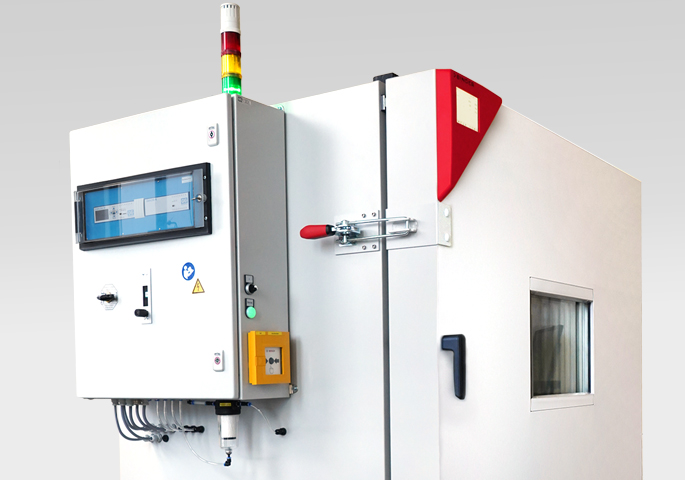

Pruebas de estrés – Paquete S
El paquete de seguridad S es idóneo para pruebas de estrés exigentes para acumuladores de energía hasta el nivel de riesgo 6. Ofrece la máxima seguridad para pruebas con un elevado potencial de riesgo.
Equipamiento estándar:
- Rango de temperatura: desde -70 °C hasta +110 °C
- Limitación de temperatura independiente, intrínsecamente seguro, clase 2, preajustada a 120 °C
- Retención mecánica extendida de la puerta con 2 abrazaderas reforzadas
- Tapa de despresurización reversible de 150 mm de diámetro y conexión de 250 mm de diámetro
- Conexión de gas inerte para la inertización constante (sin regulación)
- Conexión para sistema de refrigeración y lavado con gas de CO2
- Detección adicional independiente de la temperatura: "Sistema de refrigeración y lavado" que se activa a 120 °C
- Activación manual para "Sistema de refrigeración y lavado"
- Indicadores luminosos de advertencia/alarma de tres colores con transmisor de alarma acústica
- Bloqueo de puertas electromecánico
- Detección de gas con sensores de H₂, CO y O₂, activación "Sistema de refrigeración y lavado"
- Dispositivo de inertización (regulado)
Equipamiento opcional:
- Pulsador de parada de emergencia
- Tapa de sobrepresión (200 mm)
- Sensor de temperatura flexible que libera CO2 al rebasar el valor límite
BINDER Customized Solutions
¿Busca soluciones a medida para sus pruebas de baterías? BINDER Customized Solutions le acompaña en su proyecto desde el asesoramiento hasta la implantación.
Servicios BINDER
Servicio personalizado: ventajas adicionales para su éxito
Solicitar repuestos
Solo los repuestos originales BINDER garantizan un rendimiento pleno y satisfactorio de su cámara de simulación y una garantía completa y sin restricciones a largo plazo por nuestra parte como fabricante.
Solicitar ahora
Registro de producto
Si ha adquirido un producto BINDER, podrá disfrutar de múltiples ventajas si lo registra. Registre aquí su producto para no perdérselas.
Registrar ahoraPreguntas y respuestas de las pruebas de baterías
Las cámaras de prueba de baterías de BINDER han sido concebidas para probar células de iones de litio, módulos y sistemas de batería. Se utilizan para pruebas de envejecimiento, rendimiento y estrés en investigación, desarrollo, control de calidad y producción.
Las cámaras satisfacen todas las normas y estándares industriales relevantes como las DIN EN EC, IEC o ISO. Además, son aptas para pruebas de baterías conformes a los niveles de riesgo EUCAR, hasta el nivel de riesgo 6 (EUCAR Hazard Level 6).
Entre las funciones de seguridad más importantes están:
- Limitación de temperatura independiente (clase 2)
- Válvula de despresurización reversible
- Retención mecánica de la puerta con dos abrazaderas reforzadas
- Conexión de gas inerte
- Detección de gas (CO, H₂, O₂)
- Alarmas acústicas y visuales
- Bloqueo de puertas electromecánico
Sí, BINDER ofrece soluciones a medida. Cada cámara de prueba de baterías se compone según los deseos del cliente, partiendo de un equipo de serie y añadiendo un paquete de equipamiento. BINDER Customized Solutions ofrece también la posibilidad de configurar un equipo totalmente individual.
Las cámaras de prueba de baterías de BINDER son compatibles con todos los fabricantes de cicladoras y enfriadoras y pueden integrarse de forma flexible en los entornos de prueba existentes.
El rango de temperatura depende del equipo de serie que se utilice como base. Las incubadoras refrigeradas de BINDER, utilizadas a menudo como cámaras de pruebas de temperatura, cubren, por ejemplo, rangos de temperatura de -20 °C a +100 °C; las cámaras de clima variable están disponibles para rangos de temperatura de -70 °C bis +180 °C. La limitación de la temperatura se determina con los paquetes de seguridad. Paquete A y paquete P, de -70 °C a 120 °C, y paquete P Plus, paquete G y paquete S, de -70°C a 110 °C.
Las opciones de combinación dependen siempre de los requisitos del cliente. Toda configuración de una cámara de prueba de baterías comienza con una prueba de viabilidad, en la que comprobamos y especificamos los requisitos individuales del cliente, y recomendamos el equipo de serie sobre esta base.
El plazo de entrega depende del volumen del pedido. A ello se añade que la entrega puede variar según el país debido a las diferentes rutas de transporte.
Cámaras de prueba de baterías BINDER
Nuestras cámaras de prueba de baterías se pueden adaptar a sus requisitos específicos y equiparse con funcionalidades adicionales. ¿Tiene alguna pregunta al respecto? Nuestro equipo de expertos estará encantado de asesorarle.
