Sichere Batterietestschränke
für normgerechte Tests von Lithium-Ionen-Zellen, Modulen und Systemen
Unsere innovativen Batterietestschränke sind speziell für die Prüfung von Lithium-Ionen-Zellen und -Modulen sowie Batteriesysteme konzipiert. Batterietests sind komplex und erfordern höchste Sicherheitsstandards, um potenzielle Gefahren zu minimieren.
Die Handhabung von Lithium-Ionen-Batterien birgt verschiedene Gefahren, die von Überhitzung bis hin zu chemischen Reaktionen reichen können. Daher ist es entscheidend, dass Betreiber von Testanlagen die Risiken sorgfältig bewerten und mit einem durchdachten Sicherheitskonzept entgegenwirken. Mit BINDER an Ihrer Seite sind Sie bestens gerüstet, um diese Herausforderungen zu meistern.
Entdecken Sie, wie unsere Lösungen Ihnen helfen können, sicher zu testen und gleichzeitig die Einhaltung aller relevanten Vorschriften zu gewährleisten.
Ihre Vorteile
Unsere Produktlösungen für zuverlässige Prüfumgebungen
Die sichere Klassifizierung und Handhabung von Energiespeichern ist ein entscheidender Faktor bei der Durchführung zuverlässiger Batterietests. Grundlage hierfür ist der EUCAR Hazard Level – eine von der European Council for Automotive R&D entwickelte Skala zur systematischen Bewertung potenzieller Gefahren durch Batterien. Selbstverständlich entsprechen unsere Prüfumgebungen allen relevanten Industriestandards wie DIN EN IEC oder ISO.

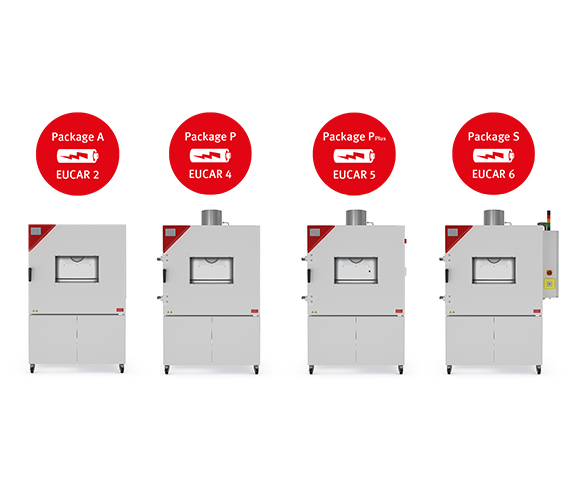

Auf Basis dieser Gefährdungsstufen hat BINDER modulare Sicherheitspakete entwickelt, diese sind für EUCAR-Level 0 bis 6 ausgelegt und lassen sich nahtlos in BINDER Temperatur- und Klimaprüfschränke integrieren. Dabei ist eine Kombination mit unterschiedlichen Modellen und Größen möglich. Auch kundenspezifische Anforderungen setzen wir projektspezifisch um – für maximale Sicherheit und Verlässlichkeit in jedem Test.
| Ausstattung | Paket A EUCAR 0-2 | Paket P EUCAR 0-4 | Paket P+ EUCAR 0-5 | Paket G EUCAR 0-5 | Paket S EUCAR 0-6 |
|---|---|---|---|---|---|
| Temperaturbegrenzung des Geräts | |||||
| Klasse 2 | |||||
| Türspanner | – | ||||
| Überdruckklappe (150mm) | – | ||||
| Inertgasanschluss (ungeregelt) | – | – | |||
| Temperaturdetektion | – | – | |||
| Manuelle Auslösung | – | – | |||
| Anschluss CO2-Kühl- und Spülsystem | – | – | |||
| Einfarbige Alarmsignalleuchte | – | – | – | – | |
| Dreifarbige Warn-/Alarmsignalleuchte | – | – | – | ||
| Gasdetektion CO | – | – | – | ||
| Gasdetektion H2 | – | – | – | – | |
| Gasdetektion O2 | – | – | – | – | |
| Intertisierungseinrichtung (geregelt) (Event gesteuert → Spülung) |
– | – | – | – | |
| Elektromechanische Türverriegelung | – | – | – | ||
| Optional | |||||
| Zusätzlicher flexibler Temperaturfühler (Überschreitung Grenzwert → Auslösung CO2) |
– | – | |||
| Elektromechanische Türverriegelung | – | – | |||
| Überdruckklappe (200mm) | – | ||||
| Not-Halt | |||||
Alterungstests - Paket A
Das Sicherheitspaket A ist für Alterungstests von unbestromten Energiespeichern von Hazard-Level 0 bis 2 geeignet.
Standardausstattung:
- Temperaturbereich: -70 °C bis +120 °C
- Temperaturbegrenzung bis 120°C im Gerät
- Unabhängige, eigensichere Temperaturbegrenzung der Klasse 2 auf 120 °C voreingestellt
Optionale Ausstattung:
- Elektromechanische Türverriegelung
- Not- Halt Drucktaster
Performancetests - Paket P
Die Ausstattung dieses Sicherheitspakets P ist für Alterungs- und Performancetests von Energiespeichern bis Hazard-Level 4 geeignet.
Standardausstattung:
- Temperaturbereich: -70 °C bis +120 °C
- Unabhängige, eigensichere Temperaturbegrenzung der Klasse 2 auf 120 °C voreingestellt
- Erweiterte mechanische Türzuhaltung mit 2 verstärkten Klammern
- Reversible Druckentlastungsklappe Durchmesser 150 mm mit Anschluss Durchmesser 250 mm
- Inertgasanschluss zur permanenten Inertisierung (ungeregelt)
Optionale Ausstattung:
- Elektromechanische Türverriegelung
- Not- Halt Drucktaster
- Überdruckklappe (200 mm)
Erweiterte Performancetests - Paket P Plus
Das Sicherheitspaket P Plus ist auf Alterungs- und erweiterte Performancetests von Energiespeichern bis Hazard-Level 5 abgestimmt.
Standardausstattung:
- Temperaturbereich: -70 °C bis +110 °C
- Unabhängige, eigensichere Temperaturbegrenzung der Klasse 2, auf 120 °C voreingestellt
- Erweiterte mechanische Türzuhaltung mit 2 verstärkten Klammern
- Reversible Druckentlastungsklappe Durchmesser 150 mm mit Anschluss Durchmesser 250 mm
- Inertgasanschluss zur permanenten Inertisierung (ungeregelt)

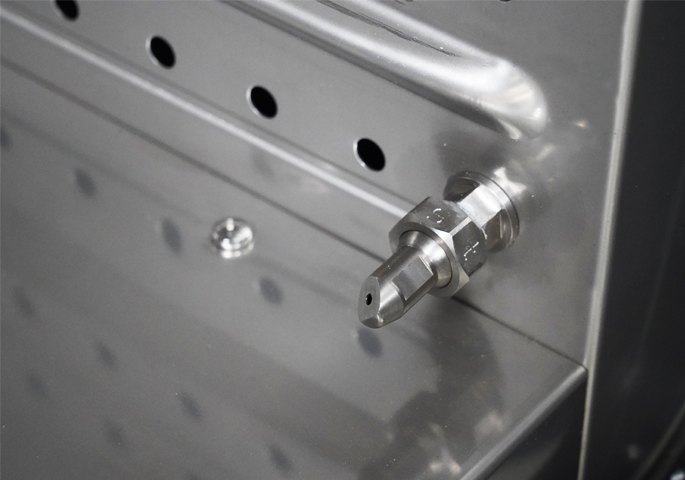

- Anschluss für ein CO2-Kühl- und Spülsystem
- Zusätzlich unabhängige Temperaturdetektion - Auslösung CO2-Kühl- und Spülsystem bei 120°C
- Manuelle Handauslösung für CO2-Kühl- und Spülsystem
- Akustischer und visueller Alarm
Optionale Ausstattung:
- Elektromechanische Türverriegelung
- Not- Halt Drucktaster
- Überdruckklappe (200 mm)
- Flexibler Temperaturfühler, löst CO2-Kühl- und Spülsystem bei Grenzwertüberschreitung aus

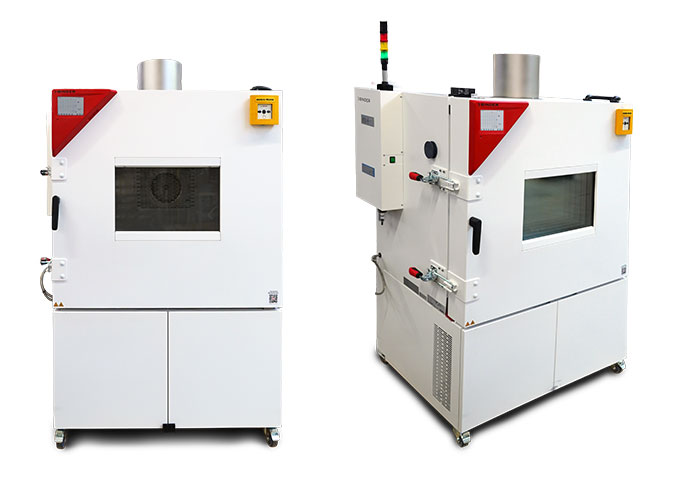

Erweiterte Performancetests - Paket G
Das Paket G enthält zusätzliche Sicherheitseinrichtungen mit erweiterter Sensorik und ist für Alterungs- und erweiterte Performancetests von Energiespeichern bis Hazard-Level 5 geeignet.
Standardausstattung:
- Temperaturbereich: -70 °C bis +110 °C
- Unabhängige, eigensichere Temperaturbegrenzung der Klasse 2 auf 120 °C voreingestellt

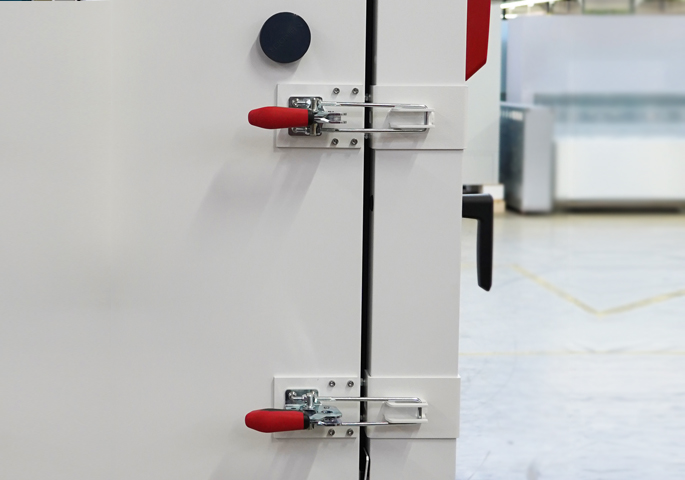

- Erweiterte mechanische Türzuhaltung mit 2 verstärkten Klammern
- Reversible Druckentlastungsklappe Durchmesser 150 mm mit Anschluss Durchmesser 250 mm
- Inertgasanschluss zur permanenten Inertisierung (ungeregelt)
- Anschluss für ein CO2-Kühl- und Spülsystem
- Zusätzlich unabhängige Temperaturdetektion - Auslösung CO2-Kühl- und Spülsystem bei 120°C

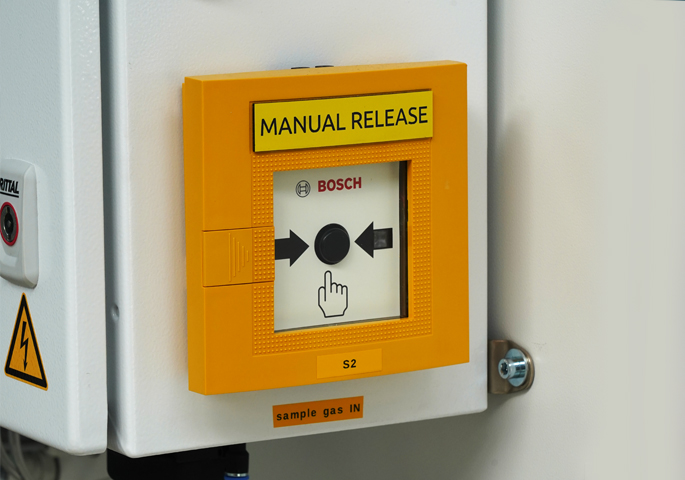

- Manuelle Handauslösung für CO2-Kühl- und Spülsystem
- Dreifarbige Warn-/Alarmsignalleuchte mit akustischem Alarmgeber
- Elektromechanische Türverriegelung
- Gasdetektion mit CO - Auslösung CO2-Kühl- und Spülsystem
Optionale Ausstattung:
- Not- Halt Drucktaster
- Überdruckklappe (200 mm)
- Flexibler Temperaturfühler, löst CO2-Kühl- und Spülsystem bei Grenzwertüberschreitung aus

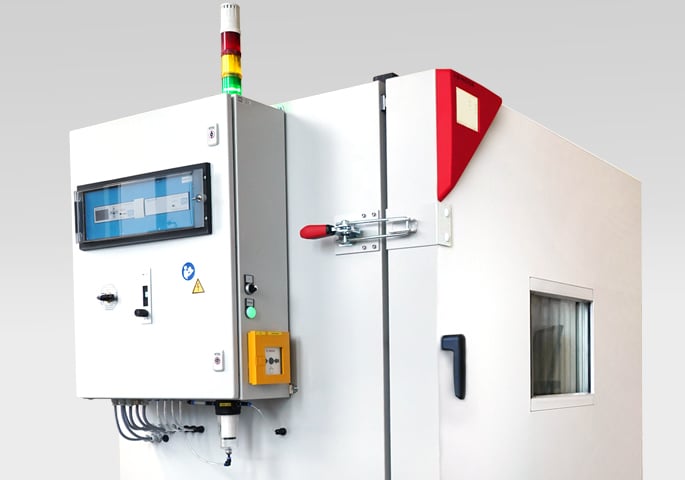

Stresstests - Paket S
Das Sicherheitspaket Paket S ist insbesondere für anspruchsvolle Stresstets von Energiespeichern bis Hazard-Level 6 geeignet. Es bietet maximale Sicherheit für Tests mit erhöhtem Gefahrenpotenzial.
Standardausstattung:
- Temperaturbereich: -70 °C bis +110 °C
- Unabhängige, eigensichere Temperaturbegrenzung der Klasse 2 auf 120 °C voreingestellt
- Erweiterte mechanische Türzuhaltung mit 2 verstärkten Klammern
- Reversible Druckentlastungsklappe Durchmesser 150 mm mit Anschluss Durchmesser 250 mm
- Anschluss für ein CO2-Kühl- und Spülsystem
- Zusätzlich unabhängige Temperaturdetektion - Auslösung CO2-Kühl- und Spülsystem bei 120°C
- Manuelle Handauslösung für CO2-Kühl- und Spülsystem

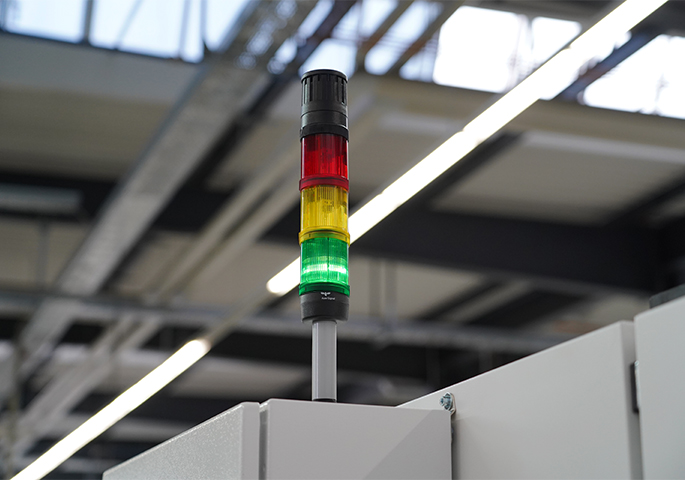

- Dreifarbige Warn-/Alarmsignalleuchte mit akustischem Alarmgeber

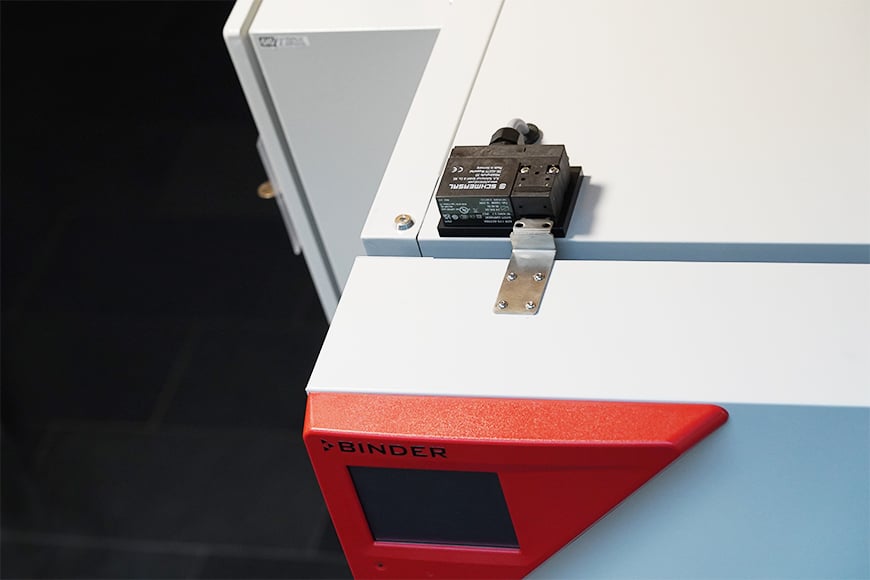

- Elektromechanische Türverriegelung
- Gasdetektion mit H2-,CO und O2-Sensoren, Auslösung CO2-Kühl- und Spülsystem
- Intertisierungseinrichtung (geregelt)
Optionale Ausstattung:
- Not- Halt Drucktaster
- Überdruckklappe (200 mm)
- Flexibler Temperaturfühler, löst CO2-Kühl- und Spülsystem bei Grenzwertüberschreitung aus
BINDER Customized Solutions
Sie suchen maßgeschneiderte Lösungen für ihre Batterieprüfungen? BINDER Customized Solutions begleitet ihr Anliegen von der Beratung bis zur Umsetzung.
Cycler Chamber Chiller
BINDER Batterietestkammern sind kompatibel mit Geräten von Drittanbietern aller Hersteller.
Klicken Sie hier, um mehr über schlüsselfertige Lösungen für Batterietests zu erfahren.
Häufig gestellte Fragen
BINDER Batterietestschränke sind für die Prüfung von Lithium-Ionen-Zellen, Modulen und Batteriesystemen konzipiert. Sie werden für Alterungs-, Performance- und Stresstests in Forschung, Entwicklung, Qualitätssicherung und Produktion eingesetzt.
Die Schränke entsprechen den relevanten Normen und Industriestandards wie DIN EN EC, IEC oder ISO. Sie sind zudem geeignet für Batterieprüfungen gemäß EUCAR Hazard Levels bis zur Gefahrenstufe 6 (EUCAR Hazard Level 6).
Zu den wichtigsten Sicherheitsfunktionen zählen:
- Unabhängige Temperaturbegrenzung (Klasse 2)
- Reversible Druckentlastungsklappe
- Mechanische Türzuhaltung mit zwei verstärkten Klammern
- Inertgasanschluss
- Gasdetektion (CO, H₂, O₂)
- Akustische und visuelle Alarme
- Elektromechanische Türverriegelung
Ja, BINDER bietet maßgeschneiderte Lösungen an. Jeder Batterietestschrank wird nach Kundenwunsch aus einem Seriengerät und einem Ausstattungspaket zusammengestellt. BINDER Customized Solutions bietet zudem die Möglichkeit, ein vollständig individuelles Gerät zu konfigurieren.
BINDER Batterietestschränke sind mit Cyclern und Chillern aller Hersteller kompatibel und können flexibel in bestehende Prüfumgebungen integriert werden.
Der Temperaturbereich hängt davon ab, welches Seriengerät als Basis verwendet wird. BINDER Kühlbrutschränke, die oft als Temperaturprüfschranke verwendet werden, decken beispielsweise Temperaturbereiche von -20°C bis +100°C ab, Wechselklimaschränke sind für Temperaturbereiche von -70°C bis +180°C verfügbar. Die Limitierung der Temperatur wird durch die Sicherheitspakete bestimmt. Paket A und Paket P -70°C bis 120°C und Paket P Plus, Paket G, Paket S -70°C-110°C.
Die Kombinationsmöglichkeiten hängen immer von den jeweiligen Anforderungen des Kunden ab. Jede Konfiguration eines Batterietestschrankes beginnt mit einer Machbarkeitsprüfung, bei der wir die individuellen Kundenanforderungen prüfen und spezifizieren und auf dieser Basis ein Seriengerät empfehlen.
